Навесное оборудование для перегружателей : Двухчелюстной грейфер HGT RGF

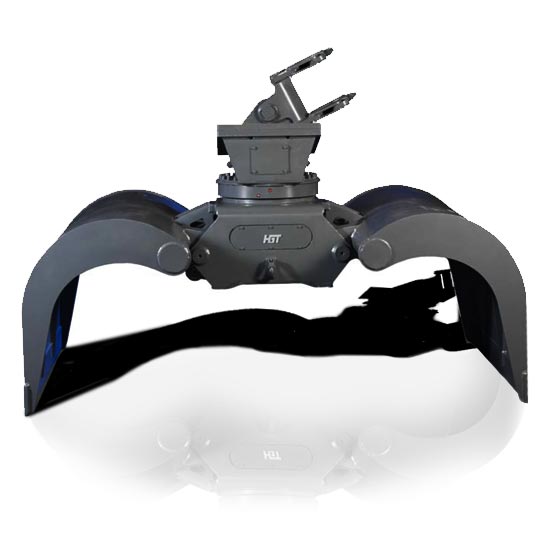

Двухчелюстной грейфер HGT RGF


Артикул: HGT RGF

RGF4 / RGF5 / RGF6 - Загрузочный грейфер-плоский
Вес экскаватора: 15 – 80 т



Тип Объём ковша
Вес
Ширина разреза E

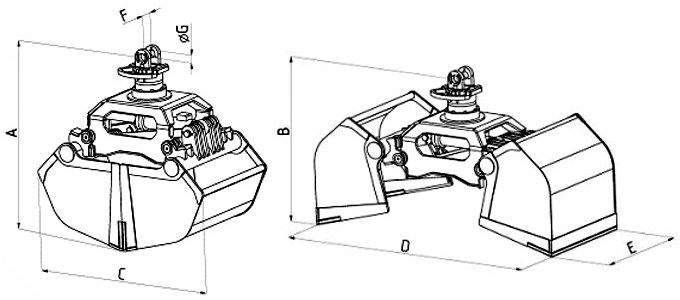

Размеры (мм)
  (л) (кг) (мм) A B C D F G
RGF4-1000 1000 1320 1000 1640 1355 1730 2450 114 70
RGF4-1200 1200 1365 1200 1640 1355 1730 2450 114 70
RGF4-1400 1500 1450 1500 1640 1355 1730 2450 114 70
RGF5-1500 2000 2115 1500 1870 1410 2000 2920 114 70
RGF5-2000 2500 2290 1850 1870 1410 2000 2920 114 70
RGF5-2500 3000

2470

2200 1870 1410 2000 2920 114 70
RGF6-2000 - - - - - - - - -
RGF6-2500 - - - - - - - - -
RGF6-3000 - - - - - - - - -
Остальные размары и серии по запросу



Технические данные

  RGF4 RGF4/MH RGF5 RGF5/MH RGF6 RGF6/MH
Вес экскаватора, т 15 - 21 18 - 25 22 - 35 26 - 45 36 - 50 46 - 80
Грузоподъём.захват, т 4 4 8 8 12 12
Грузоподъём.вращение, т 15 15 20 20 25 25
Вес сыпучего груза, т/м³ 2 2 2 2 2 2
Рабочее давл. вращение, bar 140 140 140 140 - -
Рабочее давл. захват, bar 350 350 320 320 - -
Подключение вращение 12L 12L 12L 12L 12L 12L
Подключение захват 25S 25S 25S 25S - -
Скорость загрузки вращ., л/мин 35 35 30 30 - -
Скорость загрузки захват, л/мин 70 70 95 95 - -



Применение: Колёсный и гусеничный экскаватор

  • Плоский грейфер с очень плоской траекторией закрытия,специально для перевалки лёгких и рыхлых сыпучих
    грузов



Констсруктивные замечания

  • Полноповоротный компактный гидромотор вращения
  • Плоская компактная конструкция
  • Режущие кромки из особотвёрдой стали( 450 HB ) / усилены привареным профилем(500 HB)
  • Полностью защищённый гидроцилиндр
  • Горизонтально расположенный рабочий цилиндр с буфером конечного положения
  • Встроенный ограничитель давления для захвата
  • Скоба для защиты шлангов подключения на моторе



Поставляемые принадлежности и оснастка

  • Комплект шлангов и подвеска для всех марок экскаваторов
  • Удлинительная штанга
  • Специальные челюсти по желанию заказчика
  • Дальнейшая оснастка согласно договору
